Датчик детонации ВАЗ: признаки неисправности, как проверить мультиметром и заменить своими руками

Датчик детонации (ДД) — один из ключевых элементов системы управления двигателем современных автомобилей ВАЗ. Его задача — вовремя заметить детонационные стуки в моторе и передать сигнал на ЭБУ, чтобы блок управления скорректировал угол опережения зажигания. В этой статье разберем, как распознать неисправность датчика детонации, проверить его мультиметром и заменить своими руками.

Что такое датчик детонации (ДД) и зачем он нужен

Датчик детонации (он же пьезодатчик, акселерометр детонации) — это устройство, которое пробразует механические вибрации стенок блока цилиндров в электрический сигнал. Конструктивно датчик представляет собой пьезокерамический элемент, генерирующий напряжение при механическом воздействии. Когда в цилиндре возникает детонационное сгорание топлива — резкие, ударные волны, отличающиеся от нормального рабочего процесса, — датчик фиксирует характерне высокочастотные вибрации.

ЭБУ (электронный блок управления) анализирует сигнал с ДД и, если амплитуда и частота превышают пороговые значения, корректирует угол опережения зажигания в сторону запаздывания. Это предотвращает разрушительные последствия детонации: прогорание поршней, разрушение перегородок между кольцами, выход из строя свечей зажигания и головки блока цилиндров.

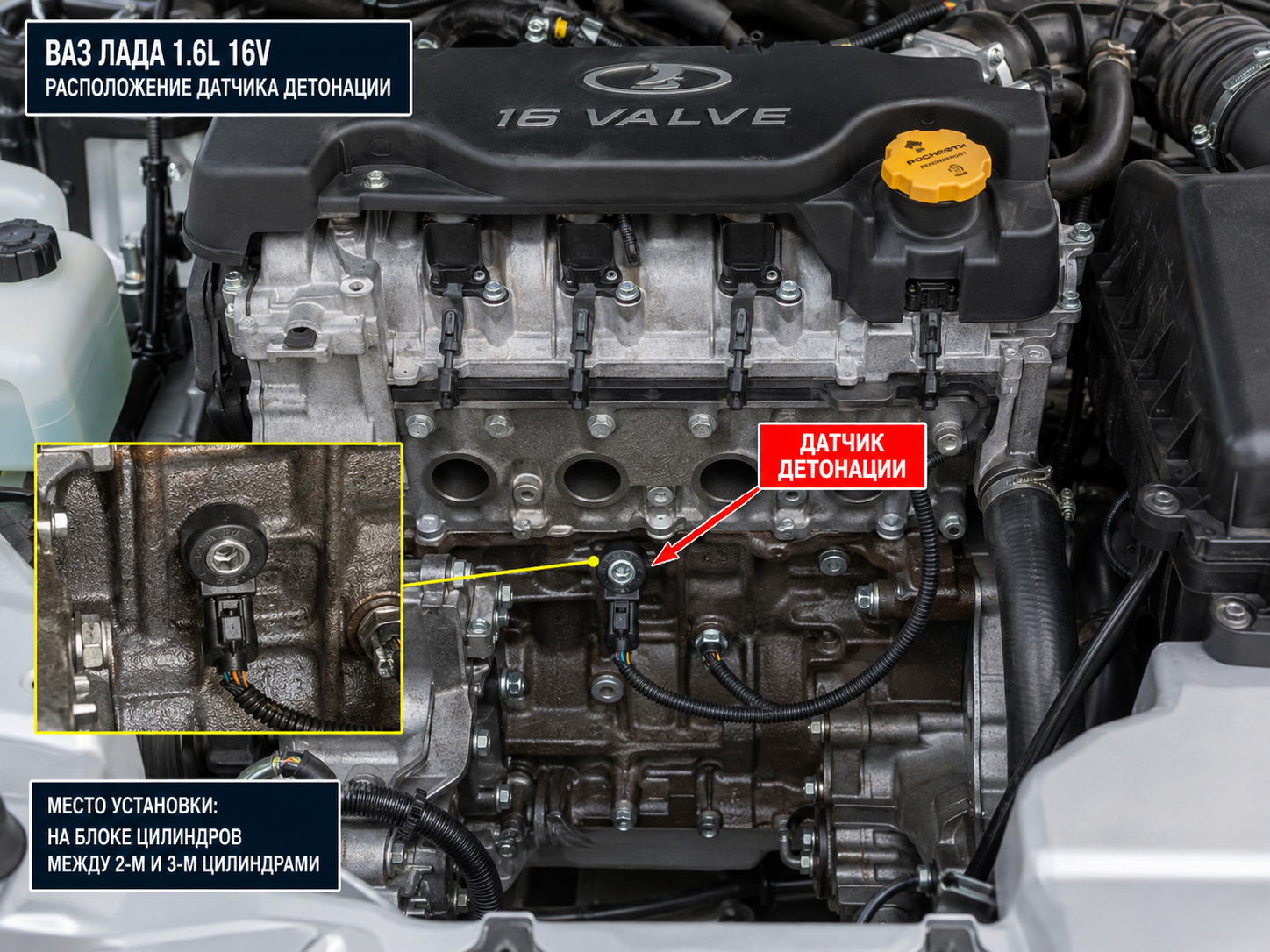

Где находится датчик детонации на ВАЗ

На большинстве двигателей ВАЗ (8-клапанные 2111, 21114, 11183 и 16-клапанные 21126, 21127, 21129) датчик детонации расположен на блоке цилиндров, между 2-м и 3-м цилиндрами, со стороны выпускного коллектора. Крепится о на резьбовой шпильке М8, момент затяжки — 18-22 Н·м.

На двигателях 11186 (8 кл.) и 21129 (16 кл., 1.8 л) датчик может находиться сбоку блока под впускным коллектором. Доступ к нему затуднен — для замены может потребоваться снятие впускного ресивера или хотя бы его отвод. На старых карбюрторных двигателях ВАЗ (2108, 2109, 21099, 2106 и т.д.) датчика детонации нет в принципе — его функцию выполняет механический трамблер с центробежным и вакуумным регуляторами.

Признаки неисправности датчика детонации

Датчик детонации выходит из строя редко, но последствия его отказа могут быть серьезными. Вот основные симптомы, по которым можно заподозрить неисправность ДД:

1. Горит Check Engine (ошибки P0325 — P0334, чаще всего P0325 — неисправность цепи датчика детонации, P0327 — низкий уровень сигнала, P0328 — высокий уровень сигнала);
2. Потеря мощности и приемистости двигателя — машина «тупит» при разгоне;
3. Повышенный расход топлива — из-за неоптимального угла зажигания мотор работает неэффективно;
4. Двигатель работает с детонационными стуками — особенно заметно на низах, при нагрузке под горку;
5. Плавающие обороты на холостом ходу;
6. Провалы при резком нажатии на педаль газа;
7. Двигатель «троит» или неустойчиво работает на переходных режимах.

Важно: эти же симптомы могут возникать при проблемах с ВВ-проводами, свечами зажигания, катушкой, датчиком коленвала. Поэтому прежде чем менять ДД, его нужно проверить.

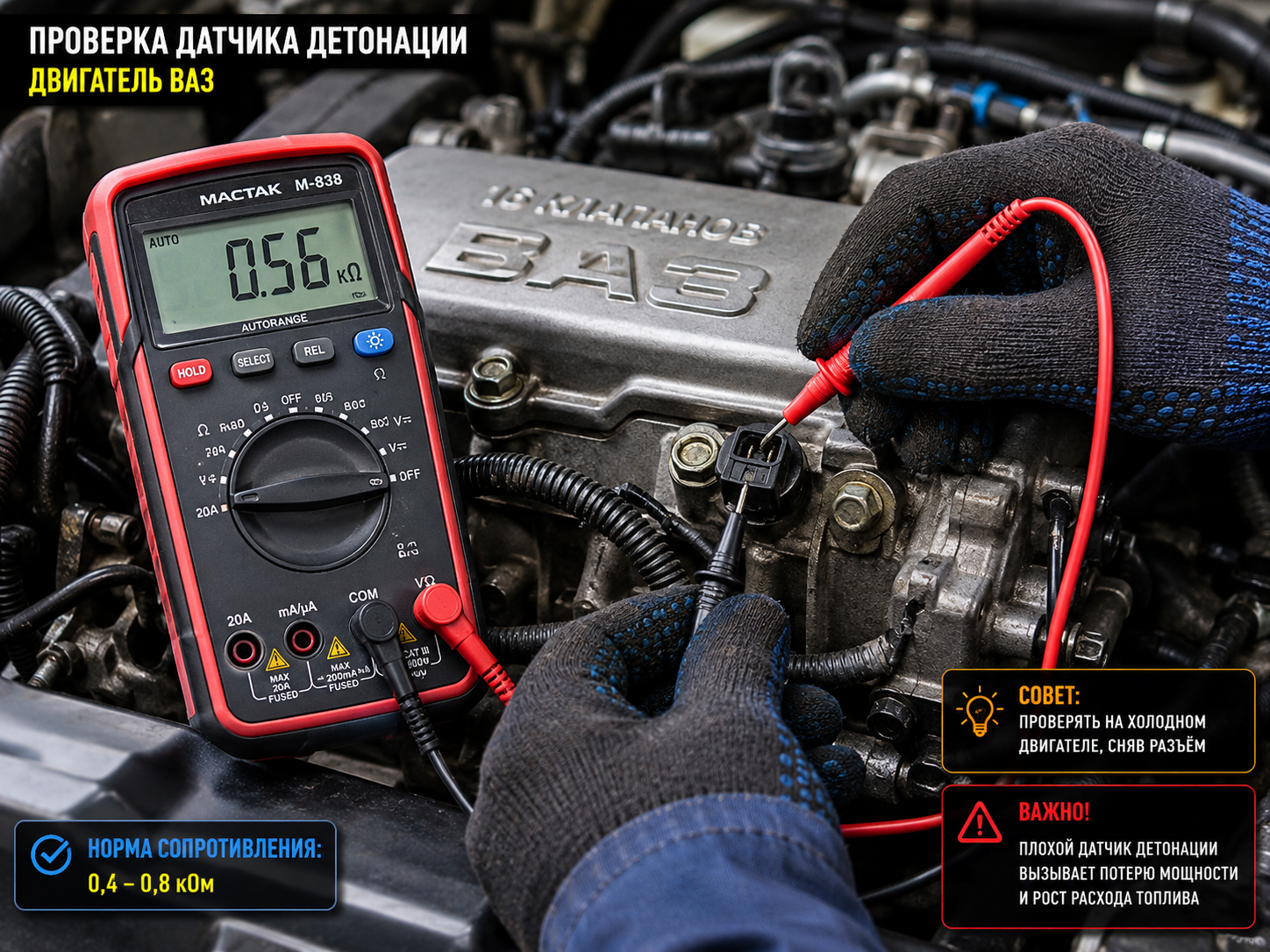

Как проверить датчик детонации мультиметром

Проверить датчик детонации можно двумя способами: мультимтром (прозвонка/сопротивление) и на осциллографе. Для домашней диагностики достаточно обычного цифрового мультиметра.

Способ 1. Проверка сопротивления и изоляции

На разных моделях ДД у ВАЗ сопротивление может различаться. У резонансных датчиков (ранние версии, Bosch 0 261 231 048 и аналоги) сопротивление между контактами должно быть в пределах 300-600 кОм. У широкополосных датчиков (устанавливаются на ВАЗ с 2010-х годов, например, Bosch 0 261 231 106, GM 10456664) сопротивление между сигнальным контактом и «массой» — от 50 до 100 кОм.

1. Переведи мультиметр в режим измерения сопротивления (200 кОм или 2 МОм);
2. Отсоедини фишку от датчика;
3. Измерь сопротивление между контактами датчика (на резонансных — между двумя сигнальными, на широкополосных — между сигнальным и корпусом);
4. Осторожно постучи по корпусу датчика металлическим предметом — показания должны скачкообразно меняться (ьезоэффект). Если изменений нет — ДД неисправен;
5. Проверь сопротивление изоляции между любым контактом и корпусом датчика — должно быть «бесконечность» (обрыв). Если есть утечка — датчик негерметичен, воду внутрь.

Способ 2. Проверка напряжения на отклик

Более точный способ — проверить, генерирует ли датчик напряжение на механическое воздействие:

1. Переведи мультиметр в режим измерения переменного напряжения (200 мВ или 2 В);
2. Подключи щуп к контактам снятого датчика;
3. Резко стукни датчиком о металлическую поверхность или о отвертку;
4. Исправный датчик покажет всплеск напряжения от 30 до 200 мВ (в зависимости от силы удара);
5. Если реакции нет или напряжение меньше 10 мВ — пьезоэлемент разрушен, датчик под замену.

Частые неисправности датчика детонации

• Трещина пьезоэлемента — датчик перестает генерировать сигнал (самая частая проблема);
• Обрыв/окисление контактов внутри датчика — сигнал пропадает или нестабилен;
• Пробой изоляции — вода и грязь попадают внутрь, сопротивление утечки падает;
• Повреждение колодки или проводки до ЭБУ — часто путают с неисправностью самого датчика (сначала проверь проводку мультиметром на обрыв целостность;
• Ослабление крепления датчика — недостаточный момент затяжки (менее 15 Н·м) приводит к искажению сигнала;
• Нарушение экранировки сигнального провода — наводки от ВВ-проводов и катушки зажигания вызывают ложные срабатывания.

Отдельного внимания заслуживает состояние высоковольтных проводов. Старые или некачественные ВВ-провда с высоким сопротивлением создают мощные электромагнитные помехи, которые наводятся на сигнальную цепь датчика детонации. ЭБУ «видит» эти помехи как детонацию, уводит угол зажигания назад — двигатель теряет мощность, растет расход. Качественные ВВ-провода Birgin с медной жилой и силиконовой изоляцией надежно подавляют такие помехи.

Замена датчика детонации ВАЗ своими руками

Замена датчика детонации — процедура несложная, но требующая аккуратности. Вот пошаговая инструкция для двигателей ВАЗ 8V и 16V:

1. Отключи минусовую клемму аккумулятора (обязательно, чтобы не сбросить ЭБУ и не получить ороткое замыкание);
2. Отсоедини колодку проводов от датчика — отожми фиксатор и аккуратно потяни;
3. Открути гайку крепления датчика к шпильке блока — ключом на 13 или на 15 в зависимости от типа датчика;
4. Сними старый датчик со шпильки;
5. Проверь состояние шпильки — резьба должна быть чистой, без следов коррозии. При необходимости очисти металлической щеткой;
6. Перед установкой нового датчика убедись, что он того же типа и размера. Для ВАЗ используются датчики с резьбовым отверстием под шпильку М8;
7. Установи датчик на шпильку и затяни гайку моментом 18-22 Н·м (надежно, средним усилием, но без фанатизма — перетяжка разрушит пьезоэлемент);
8. Подключи колодку проводов до щелчка фиксатора;
9. Подключи аккумулятор, запусти двигатель и проверь — должен погаснуть Check Engine (если ошибка была), двигатель должен работать ровно и стабильно.

После замены рекомендуется обнулить адаптации ЭБУ (сбросить ошибки черз диагностический сканер или отключением АКБ на 10-15 минут). Это нужно, чтобы блок управления пересчитал углы зажигания заново.

Часто задаваемые вопросы по датчику детонации ВАЗ

• Вопрос: Можно ли ездить с неисправным датчиком детонации? Ответ: Кратковременно — да, но не рекомендуется. ЭБУ переходит в аварийный режим, угол зажигания фиксируется в позднем положении. Это приводит к потере мощности, росту расхода топлива и перегреву двигателя. При длительной эксплуатации возможен прогар поршней.
• Вопрос: Какая цена датчика детонации для ВАЗ? Ответ: Стоимость нового датчика детонации для ВАЗ — от 400 до 1500 рублей. Оригинальные Bosch 0 261 231 048, 0 261 231 106 — от 800 до 1500 руб. Аналоги (ERA, JP Group, СтартКОЛЬЦО) — от 400 до 700 руб.
• Вопрос: Почему после замены ДД ошибка не гаснет? Ответ: Возможно, не сброшена ошибка в ЭБУ — сделай это через диагностический адаптер (ELM327) или отключением АКБ на 15 минут. Если ошибка возвращается — проблема не в датчике, а в проводке или самом ЭБУ.
• Вопрос: Можно ли поставить датчик детонации от другой модели ВАЗ? Ответ: По механическому креплению датчики взаимозаменяемы (шпилька М8), но электрически различаются. Резонансные ДД и широкополосные ДД имеют разный принцип работы и частотную характеристику. ЭБУ конкретной модели двигателя ожидает определенный тип датчика — установка нештатного приведет к некорректной работе.
• Вопрос: Как часто нужно менять датчик детонации? Ответ: Регламент производителя не устанавливает периодичность замены. На практике ДД служит 5-10 лет (80-150 тыс. км). Основные причины замены — механические повреждения (трещины пьезоэлемента при ударах) или разрушение изоляции от перепадов температур.
• Вопрос: Влияет ли момент затяжки на работу датчика? Ответ: Да, напрямую. Ослабленное крепление (менее 15 Н·м) демпфирует вибрации — датчик не видит реальной детонации. Перетяжка (более 25 Н·м) разрушает пьезоэлемент или срывает резьбу шпильки. Рекомендуемый момент — 18-22 Н·м.

Заключение

Датчик детонации — важный, но часто недооцененный элемент системы управления двигателем ВАЗ. Его неисправность ведет к потере мощности, повышенному расходу топлива и риску серьезных повреждений двигателя. Проверка ДД мультиметром доступна каждому автовладельцу: достаточно измерить сопротивление и проверить пьезоотклик. Замена датчика элементарна и при наличии прямой руки занимает 15-20 минут.

При замене ДД всегда проверяйте состояние ВВ-проводов и свечей зажигания — именно от их исправности зависит стабильность работы системы зажигания в целом. Качественные комплектующие (ВВ-провода Birgin, свечи, катушки) вкупе с исправным датчиком детонации — залог уверенной и экономичной работы вашего автомобиля.
