Катушка зажигания: 10 признаков неисправности и проверка мультиметром

Катушка зажигания — один из ключевых элементов системы зажигания бензинового двигателя. Именно она преобразует бортовое напряжение 12 В в высоковольтный импульс 20-40 кВ, который и поджигает топливно-воздушную смесь в цилиндре через свечу. Когда катушка выходит из строя, мотор начинает «троить», теряет тягу, повышает расход и перестаёт уверенно заводиться. В этой статье разберём все признаки неисправности катушки зажигания, причины поломок, способы самостоятельной проверки мультиметром и порядок замены.

Материал подготовлен на основе многолетнего опыта инженеров интернет-магазина автозапчастей Birgin.ru и опирается на сервисную документацию ВАЗ, Renault, Hyundai и других производителей.

Что такое катушка зажигания и как она работает

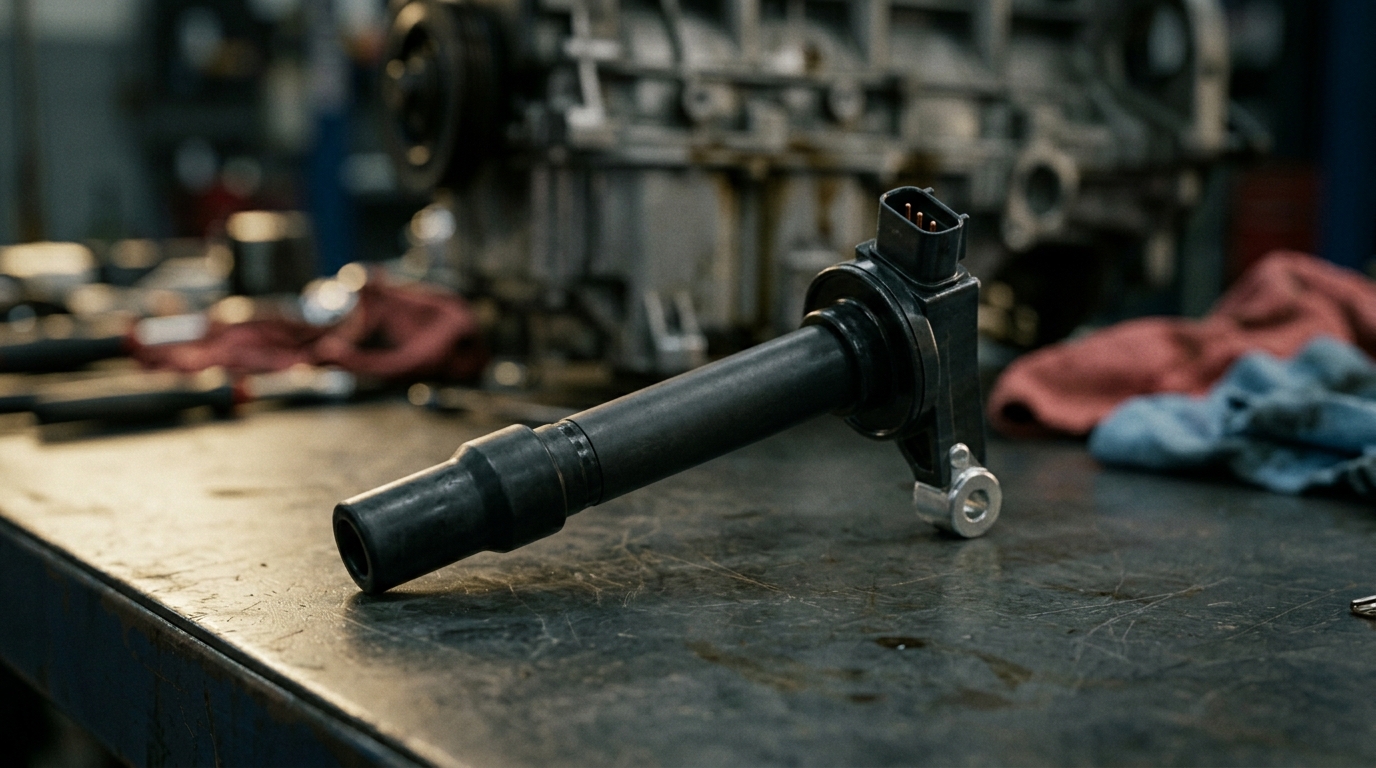

Катушка зажигания (КЗ) — это трансформатор, состоящий из двух обмоток: первичной (несколько сотен витков толстого провода) и вторичной (десятки тысяч витков тонкого). Когда блок управления двигателем (ЭБУ) разрывает цепь первичной обмотки, во вторичной возникает импульс высокого напряжения. Он по высоковольтному проводу или напрямую идёт на свечу зажигания и пробивает искровой зазор.

На современных автомобилях встречаются три типа катушек:

• Общая (моноблок) — одна катушка обслуживает все цилиндры через трамблёр. Применялась на классических ВАЗ 2101-2107.
• Модуль зажигания (двухвыводная) — одна катушка работает на два цилиндра по принципу «холостой искры». Стоит на ВАЗ 2110, 2114, Калина, Гранта 8-кл.

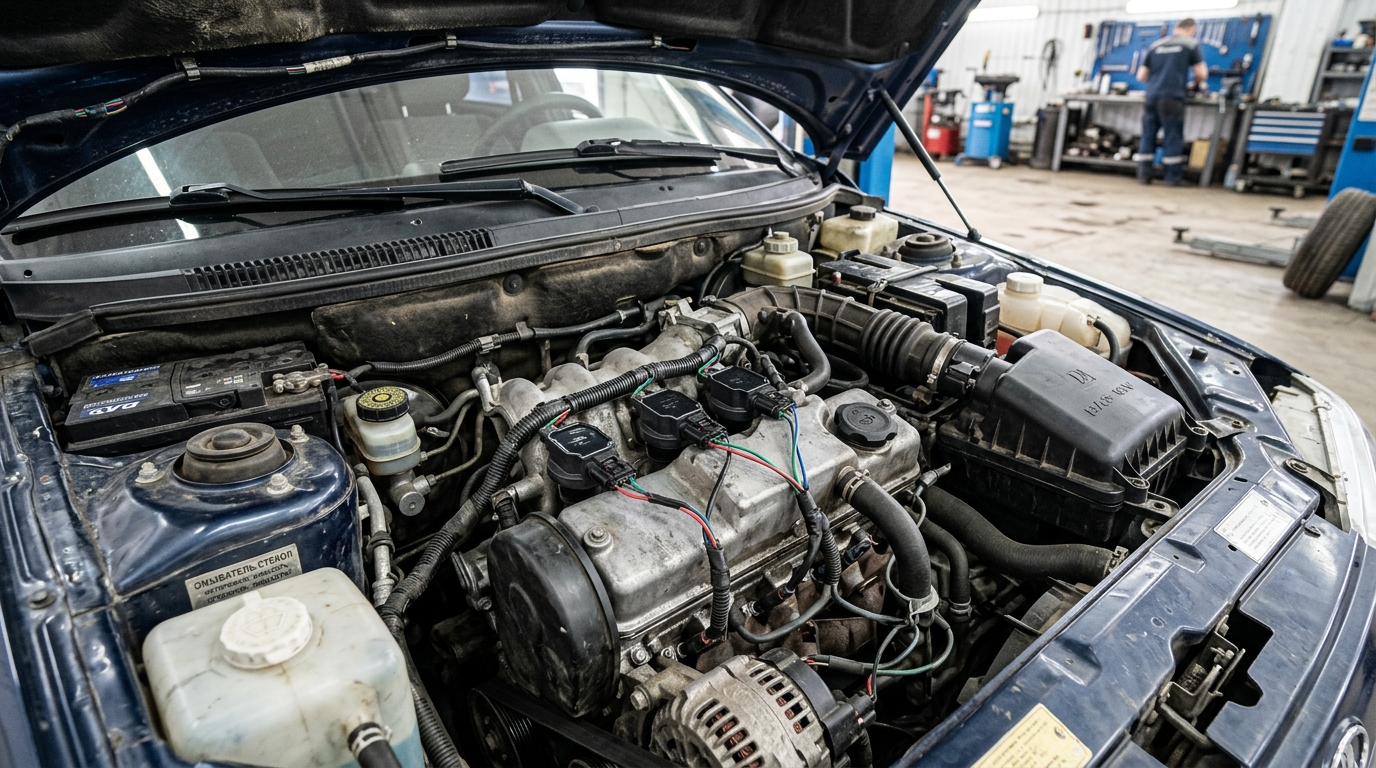

• Индивидуальные (Coil-on-Plug, COP) — отдельная катушка надевается прямо на свечу. Используется почти на всех современных иномарках и на 16-клапанных моторах ВАЗ.

Основные признаки неисправности катушки зажигания

Симптомы во многом схожи с проблемами со свечами или высоковольтными проводами, поэтому диагностика требует внимания. Вот 10 главных признаков, по которым можно заподозрить отказ КЗ:

1. Двигатель «троит» — один из цилиндров не работает, мотор вибрирует на холостых.
2. Загорается «Check Engine» с ошибками P0300-P0304 (пропуски зажигания) или P0351-P0358 (неисправность первичной/вторичной цепи КЗ).
3. Провалы и рывки при разгоне, особенно под нагрузкой и при обгоне.
4. Затруднённый пуск на холодную или после дождя — вода попадает в трещины изоляции и шунтирует искру на «массу».
5. Повышенный расход топлива на 10-30 % из-за неполного сгорания смеси.
6. Падение мощности — машина «не едет», не развивает обороты выше 3000-4000 об/мин.
7. Хлопки в выпускном коллекторе и «выстрелы» в глушитель — несгоревшее топливо догорает на выпуске.
8. Запах бензина из выхлопной трубы и чёрный дым.
9. Перегрев корпуса катушки — после поездки на ощупь она ощутимо горячее остальных.
10. Видимые повреждения: трещины пластика, прогары, следы пробоя на «массу», масло в свечном колодце.

Особенности симптомов на разных автомобилях

На ВАЗ 2114, Гранта, Калина с 8-клапанным мотором чаще всего отказывает модуль зажигания: пропадает искра сразу на двух цилиндрах (1 и 4 либо 2 и 3). На Hyundai Solaris, Kia Rio, Renault Logan выходит из строя одна из четырёх индивидуальных катушек — обычно в дождь или после мойки двигателя. На Lada Vesta, XRAY, Largus 16V страдает изоляция в нижней части катушки из-за масла, которое сочится через сальник клапанной крышки.

Почему катушка зажигания выходит из строя

Срок службы исправной КЗ — 100-150 тысяч километров. Но реальная наработка часто меньше. Главные причины преждевременного отказа:

• Износ свечей зажигания. Большой искровой зазор требует более высокого напряжения — вторичная обмотка работает на пределе и пробивает изоляцию.
• Неисправные высоковольтные провода. Подробнее об этом мы писали в статье «Как проверить ВВ-провода мультиметром».
• Перегрев двигателя — высокая температура разрушает лаковую изоляцию обмоток.
• Влага и масло в свечных колодцах, попадание воды при мойке.
• Вибрация и плохой контакт разъёма — окисление дорожек ЭБУ → ложные срабатывания.
• Скачки бортового напряжения при неисправном генераторе или плохой «массе».

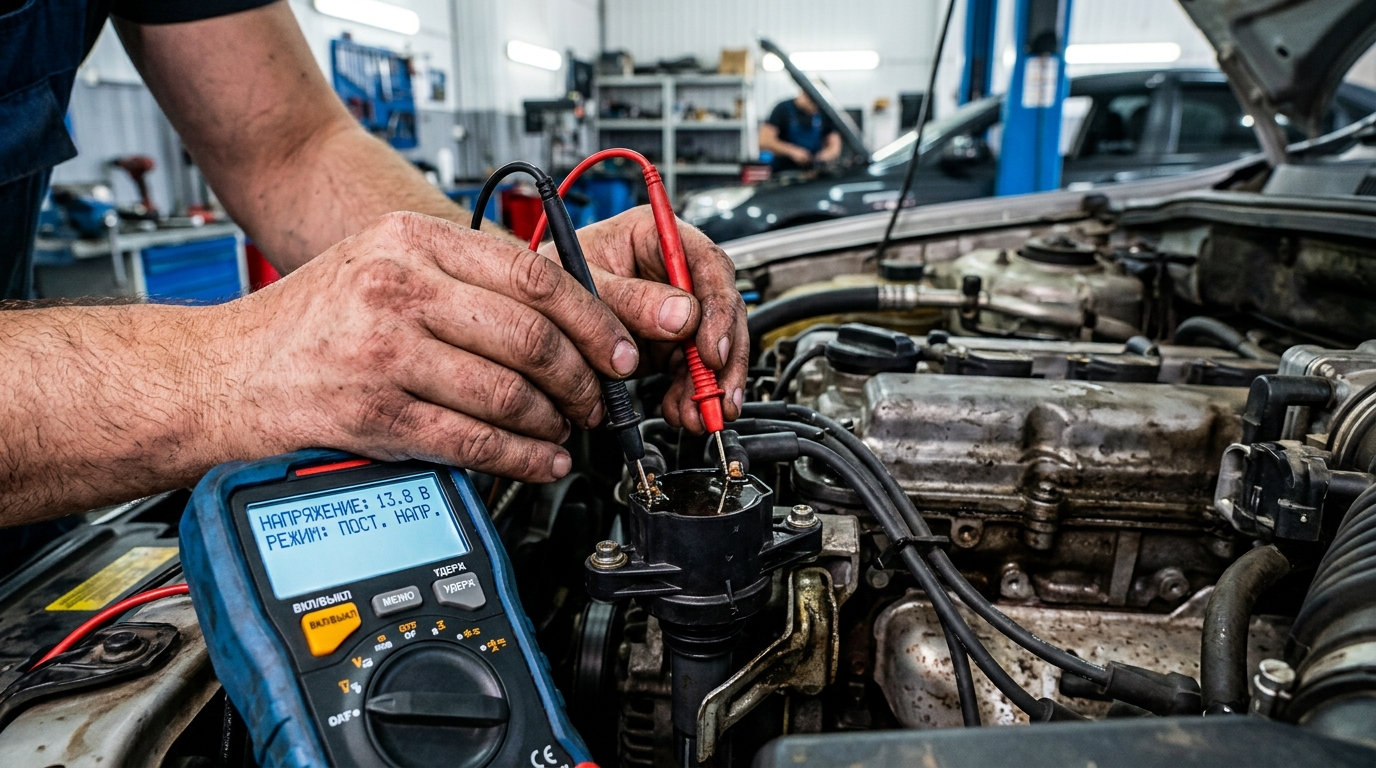

Как проверить катушку зажигания мультиметром

Самый надёжный способ диагностики в гараже — замер сопротивления обмоток. Понадобится цифровой мультиметр в режиме омметра.

Шаг 1. Снять катушку

Отключите минусовую клемму АКБ, отсоедините разъём питания и высоковольтные выводы, открутите крепёжные болты и аккуратно извлеките катушку из свечного колодца.

Шаг 2. Замерить первичную обмотку

Установите мультиметр на диапазон 200 Ом. Подключите щупы к контактам «+» и «-» разъёма. Нормальное сопротивление — 0,4-2 Ом в зависимости от модели:

• ВАЗ 2110-2112, Калина, Гранта (модуль БСЗ-1) — 0,4-0,5 Ом;
• Renault Logan, Sandero — 0,5-0,8 Ом;
• Hyundai Solaris, Kia Rio — 0,7-0,9 Ом;
• Lada Vesta, XRAY — 0,5-0,7 Ом.

Шаг 3. Замерить вторичную обмотку

Переключите прибор в диапазон 20 кОм. Один щуп — на «+» разъёма, второй — в высоковольтный вывод (туда, где сидит свеча). Эталон — 5-15 кОм. Меньше 4 кОм — межвитковое замыкание; обрыв (∞) — однозначно под замену.

Шаг 4. Проверить изоляцию

Замерьте сопротивление между корпусом и любой обмоткой. Прибор должен показать «∞» (бесконечность). Любое конечное значение — пробой на «массу».

Замена катушки зажигания: что важно знать

Поменять КЗ на современном авто — дело 15-20 минут и под силу любому автолюбителю. Но есть нюансы:

• Меняйте сразу со свечами. Старые свечи с увеличенным зазором быстро «убьют» новую катушку. Используйте свечи с резистором, как мы рекомендовали в материале о свечах с резистором для ВВ-проводов.
• Не экономьте на оригинале. Бренды Bosch, NGK, Delphi, BERU служат в 2-3 раза дольше китайских NoName.
• Проверьте свечной колодец — удалите масло и пыль, иначе новая катушка снова пробьёт.
• На VAG, BMW, Mercedes после замены желательно сбросить адаптации ЭБУ через диагностический сканер.
• На моторах с индивидуальными катушками не обязательно менять весь комплект — достаточно одной неисправной, если остальные ещё «в годности».

Сколько стоит катушка зажигания

Цены актуальны на 2026 год по данным интернет-магазина Birgin:

• Модуль зажигания ВАЗ 2110-2114, Калина, Гранта 8V — от 1 200 ₽;
• Индивидуальная КЗ Lada Vesta, XRAY, Largus 16V — от 1 800 ₽;
• Hyundai Solaris, Kia Rio — от 2 200 ₽ (аналог) / 4 500 ₽ (оригинал);
• Renault Logan, Duster — от 2 400 ₽;
• Volkswagen Polo, Skoda Rapid — от 2 800 ₽.

Подобрать катушку точно по VIN-коду или каталожному номеру можно в каталоге Birgin.ru — менеджеры помогут с выбором по телефону.

FAQ — частые вопросы

Можно ли ездить с неисправной катушкой зажигания?

Можно, но не нужно. Несгоревшее топливо смывает масляную плёнку с цилиндров, повышает износ ЦПГ, а главное — попадает в катализатор и оплавляет соты. Замена катализатора стоит в десятки раз дороже катушки.

Как отличить неисправность катушки от пробоя свечи или ВВ-провода?

Поменяйте местами катушки соседних цилиндров. Если ошибка пропусков зажигания «переехала» на другой цилиндр — виновата КЗ. Если ошибка осталась на прежнем цилиндре — проблема в свече, проводе или в самом цилиндре (компрессия, форсунка).

Сколько служит катушка зажигания?

Средний ресурс — 100-150 тыс. км пробега. На бережно эксплуатируемых иномарках доходит до 200 тыс. км, на отечественных авто с плохими свечами и слабым генератором может умереть и за 40-60 тыс. км.

Можно ли отремонтировать катушку?

Современные катушки залиты эпоксидным компаундом — разобрать без разрушения нельзя. Ремонт нерентабелен, проще купить новую.

Почему катушка пробивает только в дождь?

Это классический симптом микротрещин в пластиковом корпусе или резиновом наконечнике. Влага создаёт ток утечки на «массу», искра уходит мимо свечи. Решение — только замена.

Загорелся «Check» с ошибкой P0351 — это точно катушка?

Код P0351 (Ignition Coil A Primary/Secondary Circuit Malfunction) указывает на проблему в цепи именно первой катушки, но виновником может быть не сама КЗ, а обрыв провода питания, плохой контакт разъёма или неисправный драйвер ЭБУ. Начните с осмотра проводки.

Заключение

Катушка зажигания — расходник с большим ресурсом, но именно от её состояния зависит экономичность, экологичность и тяга вашего двигателя. Если вы заметили хотя бы 2-3 признака из списка выше — проведите диагностику мультиметром и не откладывайте замену. Это сэкономит и топливо, и катализатор, и нервы в пробке.
