Бронепровода ВАЗ 2114: порядок подключения, схема и замена на 8-клапанном инжекторе

Бронепровода (высоковольтные провода зажигания) — один из ключевых элементов системы зажигания ВАЗ 2114. От их состояния напрямую зависит стабильность искрообразования, равномерность работы двигателя и расход топлива. В этом руководстве эксперты Birgin.ru с многолетним опытом работы с отечественными автомобилями подробно разбирают, как правильно подключить, проверить и заменить бронепровода на ВАЗ 2114 с 8-клапанным инжекторным двигателем.

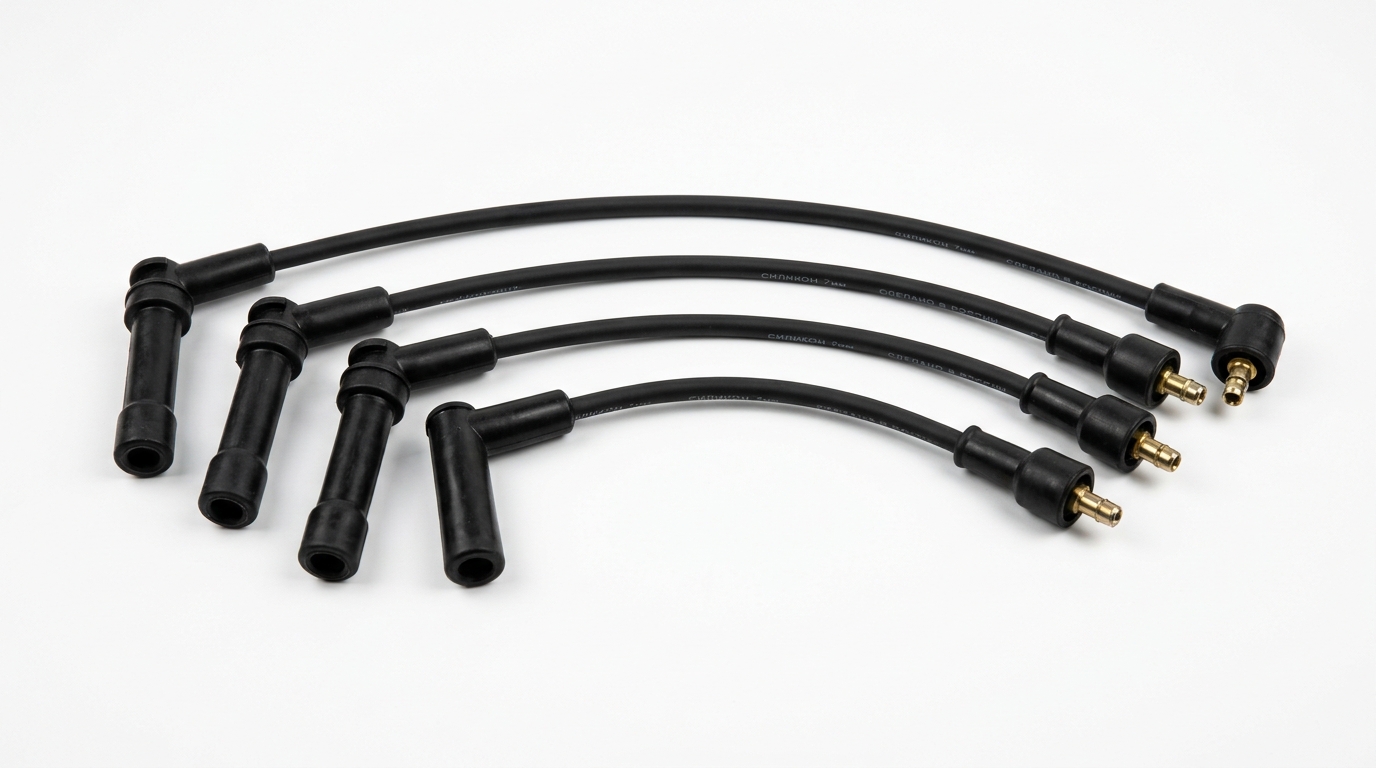

Устройство и назначение бронепроводов ВАЗ 2114

Высоковольтные провода зажигания (ВВП), или бронепровода, — это кабели, передающие электрический импульс от модуля (катушки) зажигания к свечам зажигания. На ВАЗ 2114 с 8-клапанным двигателем устанавливается комплект из четырёх проводов, каждый из которых соединяет определённый выход модуля зажигания с соответствующей свечой.

Технические характеристики

Основные параметры бронепроводов ВАЗ 2114:

• Сопротивление: от 3 до 20 кОм (для проводов с нулевым сопротивлением — менее 1 кОм)
• Длина: от 330 до 720 мм (каждый провод имеет свою длину)
• Сечение: 7-8 мм
• Материал изоляции: силикон или EPDM-резина
• Рабочее напряжение: до 40 кВ
• Рабочий температурный диапазон: от -40 до +180 градусов Цельсия

Каждый провод в комплекте имеет маркировку с указанием номера цилиндра, к которому он подключается. Это критически важно при установке — провода разной длины, и перепутать их местами означает нарушить нормальную работу системы зажигания.

Когда нужно менять бронепровода: признаки износа

Средний срок службы качественных бронепроводов составляет 40-60 тысяч километров. Однако условия эксплуатации ВАЗ 2114 (перепады температур, вибрация, воздействие масла и бензина) могут ускорить износ. Вот основные симптомы, говорящие о необходимости замены:

• Пропуски воспламенения (троение двигателя) — мотор работает неровно, особенно на холостых оборотах и при холодном пуске
• Увеличение расхода топлива — неполное сгорание смеси из-за слабой искры
• Затруднённый пуск, особенно во влажную погоду — влага проникает через микротрещины в изоляции
• Посторонние звуки — потрескивание или шипение в области модуля зажигания при работающем двигателе (пробой искры на массу)
• Загорание индикатора Check Engine — бортовой компьютер фиксирует пропуски воспламенения
• Визуальные повреждения — трещины, вздутие, оплавление изоляции, окисление наконечников

Какие бронепровода выбрать для ВАЗ 2114

На рынке представлено множество вариантов бронепроводов для ВАЗ 2114. При выборе стоит обратить внимание на несколько ключевых факторов:

Тип проводов по сопротивлению

1. Провода с сопротивлением (омические) — стандартный вариант, рекомендованный производителем. Сопротивление каждого провода составляет от 3 до 20 кОм. Такие провода обеспечивают подавление электромагнных помех, которые могут влиять на работу бортовой электроники.

2. Провода нулевого сопротивления — более современный вариант с металлическим сердечником. Сопротивление менее 1 кОм. Обеспечивают более мощную искру, но могут создавать помехи для радио и электронных блоков управления. На ВАЗ 2114 с инжекторным двигателем рекомендуется использовать именно провода с сопротивлением, чтобы не нарушать работу ЭБУ.

Производители

Среди проверенных производителей высоковольтных проводов для ВАЗ 2114:

• Birgin — провода с медным сердечником в силиконовой изоляции, оптимальное соотношение цены и качества
• Slon — популярный бюджетный вариант
• Tesla — широкий модельный ряд под разные модификации ВАЗ
• Cargen — провода с усиленной изоляцией
• NGK — японское качество, но цена значительно выше

При выборе обязательно убедитесь, что комплект предназначен именно для 8-клапанного двигателя ВАЗ 2114 (модификации 2114, 21144, 211440). Провода для 16-клапанных моторов (ВАЗ 2112, 21126) имеют другую длину и не подходят.

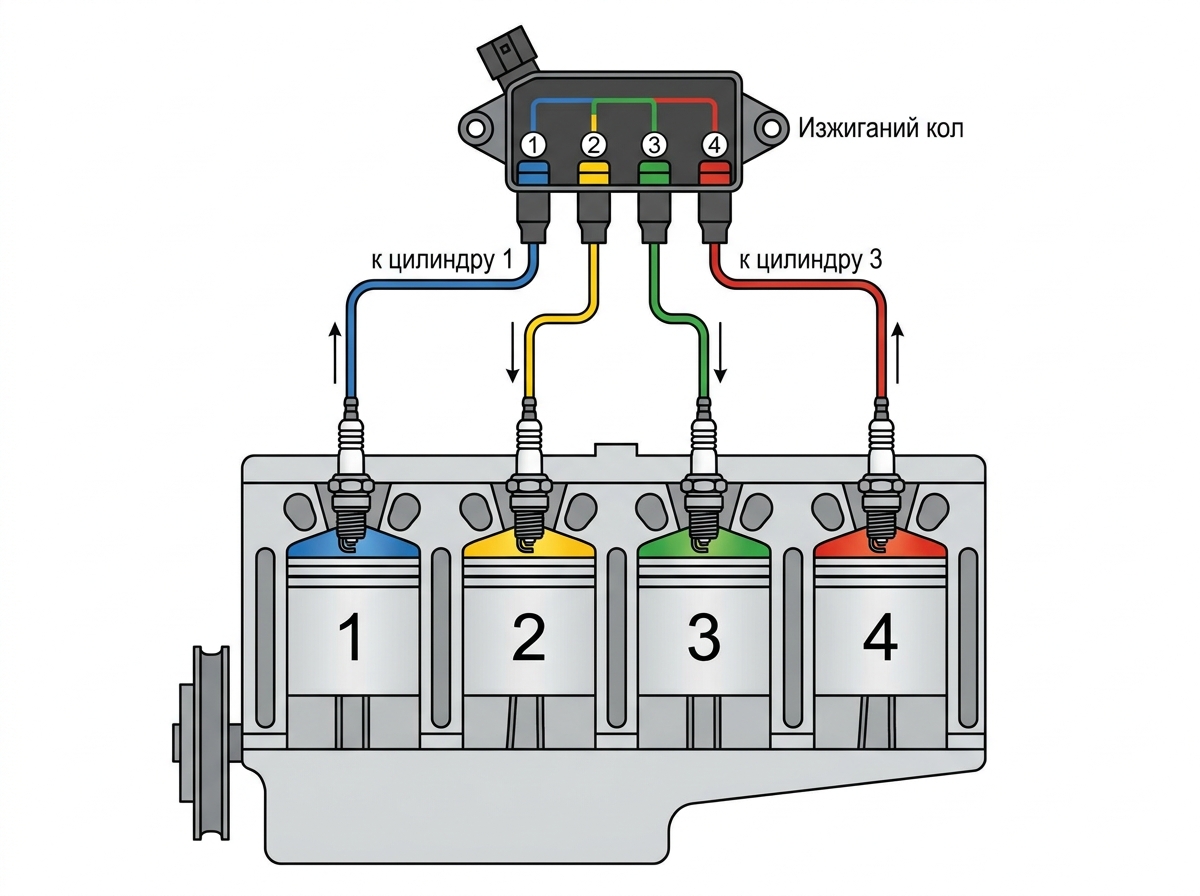

Схема подключения бр��непроводов ВАЗ 2114

Правильный порядок подключения бронепроводов — критически важный момент. Ошибка приведёт к нарушению порядка зажигания, троению двигателя и потере тяги.

Порядок зажигания

На 8-клапанном двигателе ВАЗ 2114 порядок работы цилиндров: 1-3-4-2. Это означает, что искра подаётся в свечи в следующей последовательности:

1. 1-й цилиндр
2. 3-й цилиндр
3. 4-й цилиндр
4. 2-й цилиндр

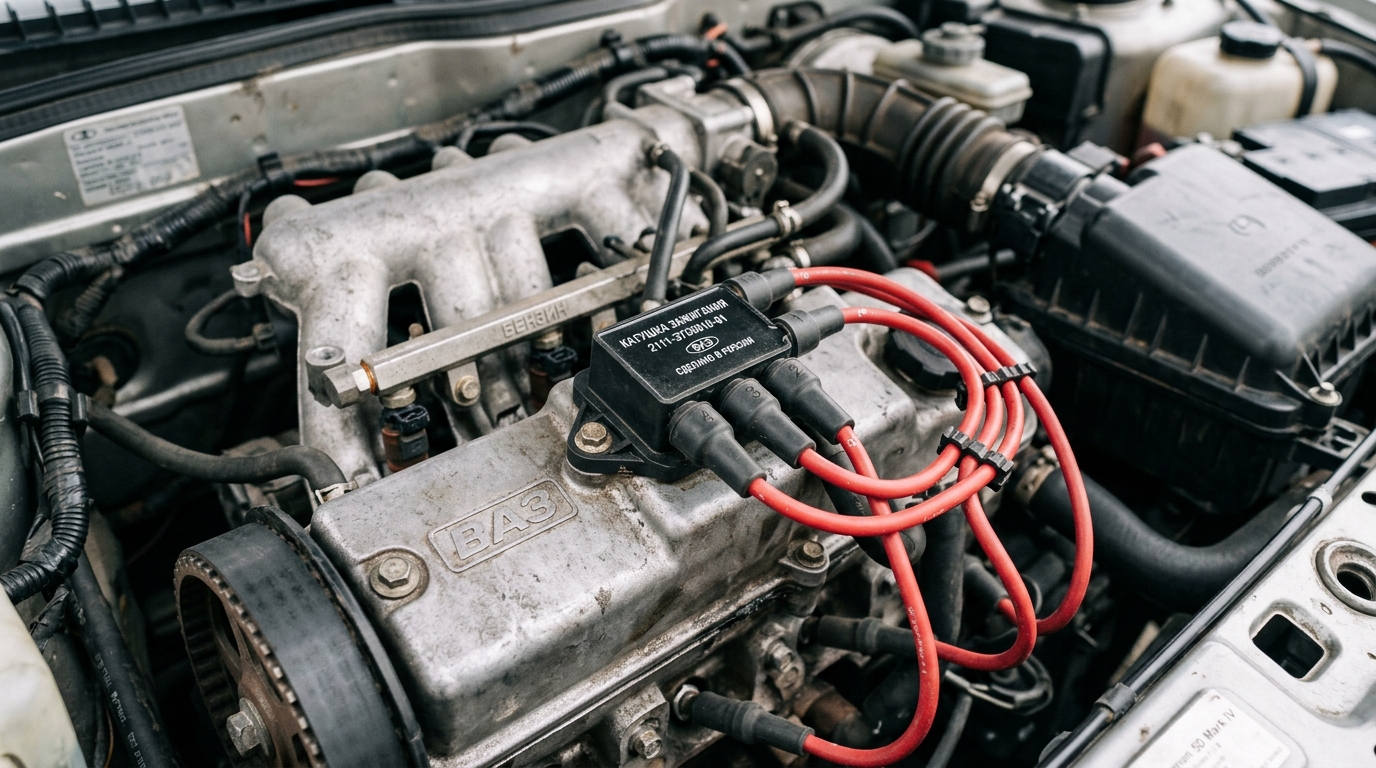

Схема подключения к модулю зажигания

На ВАЗ 2114 устанавливаются два типа модулей зажигания в зависимости от года выпуска:

Модули до 2005 года (55.3705, 042.3705): имеют скошенный угол корпуса. Порядок контактов по часовой стрелке о�� скошенного угла: 1-3-4-2.

Модули после 2005 года (2111-3705010-03, 57.3705): имеют правильную форму. Если разъём подключения сверху, то: 1-й цилиндр — левый нижний контакт, 2-й — правый верхний (по диагонали), 3-й — правый нижний, 4-й — левый верхний.

Нумерация цилиндров

Цилиндры ВАЗ 2114 считаются от шкива ГРМ (ремня газора��пределительного механизма). Если стоять лицом к двигателю поперёк:

• 1-й цилиндр — у шкива ГРМ (передний край двигателя)
• 2-й цилиндр — следующий
• 3-й цилиндр — третий от шкива
• 4-й цилиндр — у маховика (задний край двигателя)

Каждый провод подписан маркировкой и имеет определённую длину. Провод к 1-му цилиндру — самый короткий, к 4-му — самый длинный.

Пошаговая замена бронепроводов на ВАЗ 2114

Замена высоковольтных проводов на ВАЗ 2114 — одна из простейших процедур, которую под силу выполнить самостоятельно даже начинающему автолюбителю. Время выполнения — 15-20 минут.

Необход��мые инструменты

• Набор новых бронепроводов (4 штуки)
• Маркер или цветная изолента для маркировки
• Чистая ветошь
• Мультиметр (для проверки)

Порядок действий

Шаг 1. Подготовка. Заглушите двигатель, откройте капот. Отсоедините отрицательную клемму аккумулятора для безопасности.

Шаг 2. Маркировка. Если вы не уверены в правильности текущего подключения — промаркируйте каждый провод маркером или цветной изолентой перед снятием. Это упростит обратную сборку.

Шаг 3. Снятие старых проводов. Аккуратно отсоедините провода от модуля зажигания, нажав на фиксаторы. Затем снимите их со свечей. Тяните за наконечник, а не за провод — иначе можно повредить сердечник.

Шаг 4. Осмотр. Проверьте состояние свечных колодцев — в них не должно быть масла или влаги. При необходимости протрите ветошью.

Шаг 5. Установка новых проводов. Подключайте по одному проводу, начиная с первого цилиндра. Сначала наденьте на модуль зажигания (до щелчка фиксатора), затем на свечу. Убедитесь, что наконечник сел плотно.

Шаг 6. Порядок подключения:

• Провод к 1-му цилиндру — от контакта «1» на модуле к свече 1-го цилиндра (самый короткий провод)
• Провод к 3-му цилиндру — от контакта «3» на модуле к свече 3-го цилиндра
• Провод к 4-му цилиндру — от контакта «4» на модуле к свече 4-го цилиндра (самый длинный провод)
• Провод к 2-му цилиндру — от контакта «2» на модуле к свече 2-го цилиндра

Шаг 7. Проверка. Подключите клемму аккумулятора, запустите двигатель. Он должен работать ровно, без вибраций и посторонних звуков.

Как проверить бронепровода мультиметром

Если вы не уверены, нужна ли замена — проверьте сопротивление проводов мультиметром. Это займёт несколько минут.

Алгоритм проверки

1. Переключите мультиметр в режим измерения сопротивления (омметр, диапазон 20 кОм)
2. Снимите провод с модуля зажигания и со свечи
3. Вставьте щупы м��льтиметра в металлические наконечники провода с обеих сторон
4. Считайте показания

Нормативные значения

• Норма: от 3 до 20 кОм (в зависимости от типа провода)
• Предел: если сопротивление превышает 20 кОм — провод подлежит замене
• Для проводов нулевого сопротивления: менее 1 кОм

Проверьте каждый провод отдельно. Если хотя бы один показывает аномальное сопротивление — лучше заменить весь комплект целиком. Разница в характеристиках между старыми и новыми проводами приведёт к неравномерной работе цилиндров.

Советы экспертов по эксплуатации

• Меняйте комплекто��. Даже если вышел из строя один провод — замените все четыре. Старые провода имеют примерно одинаковый ресурс, и через короткое время потребуется повторная замена.
• Избегайте перегибов. При установке не допускайте резких перегибов проводов — это повреждает сердечник и увеличивает сопротивление.
• Контролируйте контакты. Периодически осматривайте наконечники проводов на предмет окисления. Окислы увеличивают сопротивление и ухудшают искрообразование.
• Не допускайте контакта с маслом. Масло разрушает силиконовую изоляцию. Если на свечах или в колодцах обнаружено масло — устраните причину протечки.
• Используйте диэлектрическую смазку. Нанесение тонкого слоя на наконечники облегчит последующее снятие и защитит от окисления.
• Проверяйте совместимость. Убедитесь, что приобретённый комплект предназначен именно для 8-клапанного двигателя ВАЗ 2114, а не для 16-клапанного ВАЗ 2112.

Часто задаваемые вопросы

Какой порядок подключения бронепроводов на ВАЗ 2114?

Порядок подключения соответствует порядку зажигания 1-3-4-2. На модуле зажигания контакты пронумерованы: от контакта «1» провод идёт к 1-му цилиндру, от «3» — к 3-му, от «4» — к 4-му, от «2» — ко 2-му. Цилиндры считаются от шкива ГРМ.

Какое сопротивление должно быть у бронепроводов ВАЗ 2114?

Для стандартных проводов с сопротивлением — от 3 до 20 кОм. Для проводов нулевого сопротивления — менее 1 кОм. Если мультиметр показывает более 20 кОм — провод подлежит замене.

Можно ли поставить бронепровода от ВАЗ 2112 на ВАЗ 2114?

Нет, нельзя. ВАЗ 2112 имеет 16-клапанный двигатель с иным расположением модуля зажигания и свечей. Длина проводов и тип подключения будут отличаться. Используйте только комплект, предназначенный для 8-клапанного двигателя ВАЗ 2114 (2108-2115).

Как проверить бронепровода мультиметром на ВАЗ 2114?

Снимите провод, вставьте щупы мультиметра (в режиме омметра) в металлические наконечники с обеих сторон и считайте показания. Норма — от 3 до 20 кОм. Проверяйте каждый провод отдельно.

Почему троит двигатель ВАЗ 2114 — могут ли быть виноваты бронепровода?

Да, изношенные или повреждённые бронепровода — одна из самых частых причин троения. Плохой контакт, микротрещины в изоляции или повышенное сопротивление приводят к пропускам воспламенения в отдельных цилиндрах.

Сколько стоят бронепровода на ВАЗ 2114?

Цена комплекта варьируется от 400 до 2500 рублей в зависимости от производителя и типа проводов. Бюджетные варианты (Slon, Tesla) — от 400 до 800 рублей. Премиальные (NGK, провода нулевого сопротивления) — от 1500 до 2500 рублей.

Как часто нужно менять бронепровода на ВАЗ 2114?

Рекомендуемый интервал замены — каждые 40-60 тысяч километров или при появлении признаков износа (троение, посторонние звуки, затруднённый пуск). При агрессивной эксплуатации или в условиях повышенной влажности интервал может быть сокращён.

---

Статья подготовлена экспертами Birgin.ru — производителя высоковольтных проводов и компонентов системы зажигания для отечественных автомобилей. Все рекомендации основаны на многолетнем опыте работы с продукцией и технической документацией.
