Система Common Rail: полное руководство по устройству, обслуживанию и ремонту

Топливная система Common Rail — это технологический прорыв в мире дизельных двигателей, который кардинально изменил представление о мощности, экономичности и экологичности дизельных автомобилей. Система, разработанная компанией Bosch в конце 1990-х годов, сегодня устанавливается на подавляющее большинство легковых и коммерческих дизелей. В этой статье мы подробно разберём, как устроен Common Rail, какие у него преимущества и недостатки, как распознать неисправности и когда пора менять компоненты системы.

Что такое Common Rail и как она работает

Common Rail (с английского — «общая магистраль») — это система впрыска топлива с электронным управлением, в которой все форсунки подключены к общей топливной рампе (rail), в которой топливо находится под высоким давлением. В отличие от традиционных распределённых систем, где давление создаётся непосредственно перед впрыском, Common Rail позволяет независимо управлять давлением и моментом впрыска.

Принцип работы системы основан на разделении двух процессов: создания высокого давления и непосредственного впрыска топлива в камеру сгорания. Топливный насос высокого давления (ТНВД) нагнетает топливо в рампу, где оно накапливается и стабилизируется. Электромагнитные или пьезоэлектрические форсунки открываются по сигналу электронного блока управления (ЭБУ), обеспечивая точнейшую дозировку топлива.

Система Common Rail позволяет реализовать несколько впрысков за один такт: предварительный (пилотный), основной и пост-впрыск. Это снижает шум двигателя, уменьшает выбросы NOx и сажи, а также улучшает топливную экономичность на 10-15% по сравнению с традиционными дизельными системами.

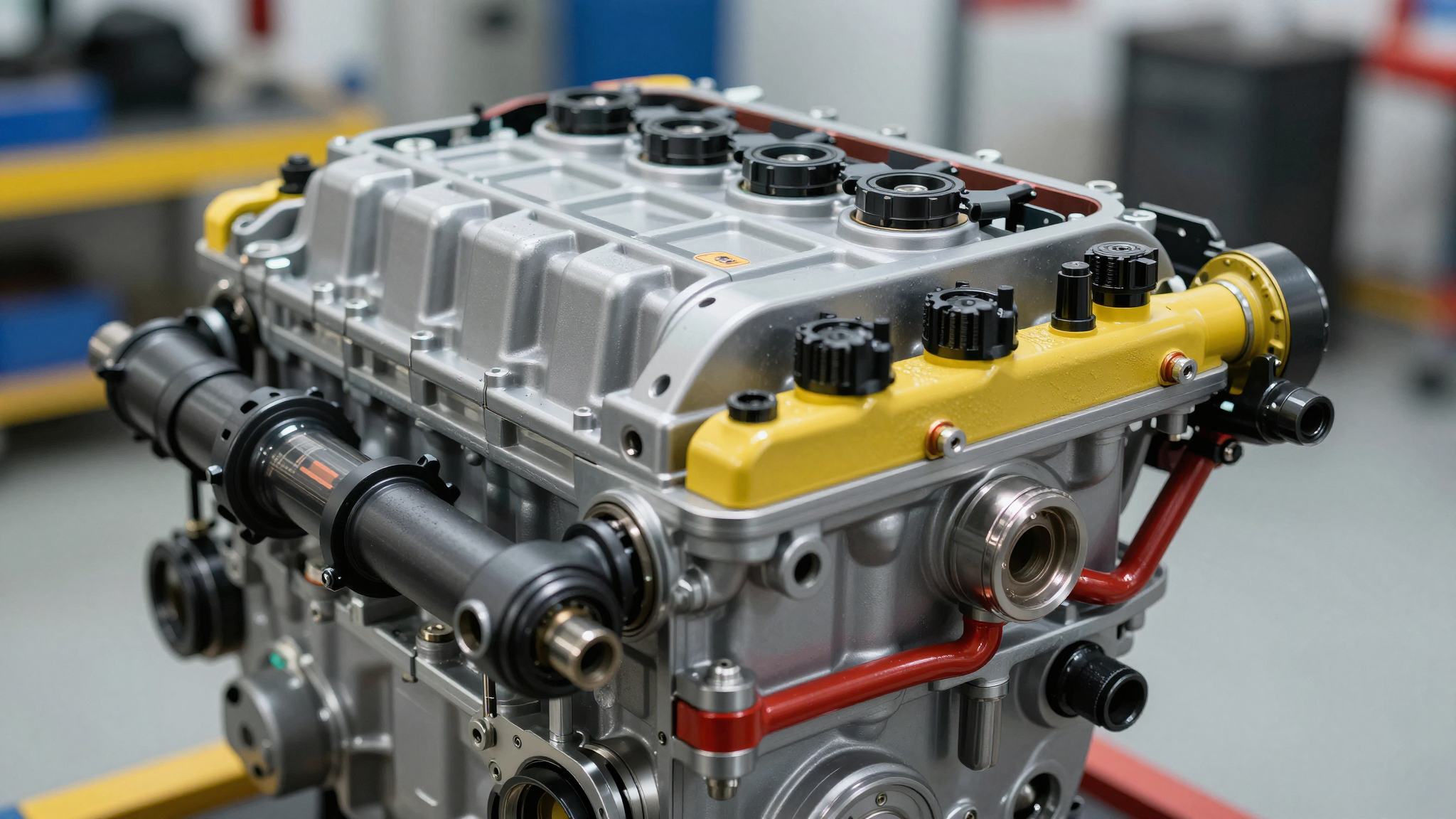

Устройство системы Common Rail

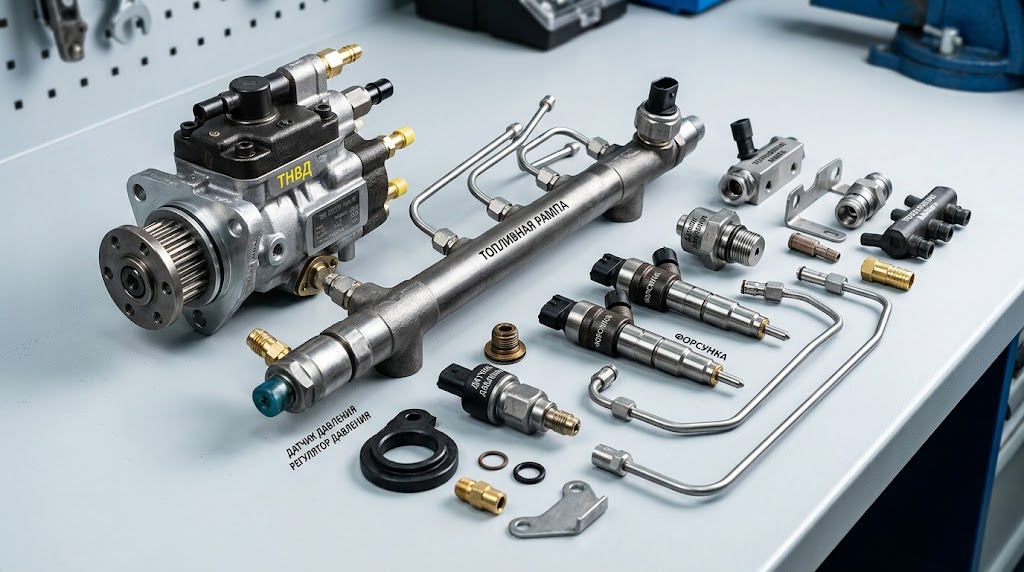

Система Common Rail состоит из нескольких ключевых компонентов, каждый из которых играет критически важную роль в обеспечении корректной работы дизельного двигателя.

Топливная рампа (Rail)

Топливная рампа — это прочная стальная труба с каналами, к которой подсоединены все форсунки. Именно в рампе поддерживается стабильное высокое давление, которое не зависит от оборотов двигателя. Давление регулируется клапаном управления давлением (fuel pressure regulator), который стравливает излишки топлива обратно в топливный бак через магистраль низкого давления.

Датчик давления в рампе (CP3 sensor) постоянно передаёт данные в ЭБУ, который корректирует работу ТНВД и форсунок в реальном времени. Точность поддержания давления — в пределах ±10 бар, что обеспечивает стабильность работы двигателя на любых режимах.

Топливный насос высокого давления (ТНВД)

Насос высокого давления — это «сердце» системы Common Rail. Наиболее распространённые типы: CP1, CP2 и CP3 от Bosch. Насос приводится в действие от коленчатого вала двигателя и способен создавать давление до 2 500 бар. В отличие от традиционных ТНВД, насос Common Rail работает непрерывно — он создаёт давление в рампе постоянно, а не только в момент впрыска.

ТНВД имеет встроенный регулятор давления управляемого типа (PCV valve), который контролирует подачу топлива в рампу. ЭБУ управляет этим клапаном через ШИМ-сигнал, обеспечивая точную настройку давления в зависимости от нагрузки на двигатель.

Топливные форсунки

Форсунки Common Rail — это высокотехнологичные устройства, которые открываются и закрываются десятки раз за секунду. Существует два основных типа:

• Электромагнитные форсунки — более простые и доступные, управляются электромагнитной катушкой. Устанавливаются на большинстве дизелей массового сегмента (Volkswagen, Ford, Renault).
• Пьезоэлектрические форсунки — более быстрые и точные, используют эффект пьезоэлектриков для открытия клапана. Позволяют реализовать до 7 впрысков за такт. Устанавливаются на премиальные дизели (BMW, Mercedes, Toyota).

Электронный блок управления (ЭБУ)

ЭБУ — это «мозг» системы Common Rail. Он получает данные от более чем 20 датчиков (давления, температуры, положения педали акселератора, частоты вращения коленвала, массового расхода воздуха и др.) и в реальном времени рассчитывает оптимальный момент и объём впрыска для каждого цилиндра.

Магистрали высокого и низкого давления

Система Common Rail использует два контура: магистраль низкого давления (от бака к ТНВД) и магистраль высокого давления (от ТНВД к рампе и форсункам). Трубки высокого давления рассчитаны на давление до 3 000 бар и имеют особое сечение для минимизации гидравлических потерь.

Преимущества и недостатки Common Rail

Система Common Rail обладает рядом неоспоримых преимуществ, которые сделали её стандартом для современных дизельных двигателей.

Преимущества

• Экономичность. Снижение расхода топлива на 10-15% благодаря оптимальному впрыску и высокому давлению.
• Мощность и тяга. Высокое давление обеспечивает лучшее распыление топлива, что повышает мощность двигателя на 15-20%.
• Низкий уровень шума. Предварительный впрыск снижает жёсткость сгорания топлива — дизель работает тише и плавнее.
• Экологичность. Точное дозирование топлива снижает выбросы CO, HC и сажи на 20-30%, что позволяет соответствовать нормам Евро-4, Евро-5 и Евро-6.
• Гибкость управления. ЭБУ может адаптировать параметры впрыска под любые условия: холодный пуск, прогрев, полная нагрузка, холостой ход.
• Отличная тяга на низких оборотах. Давление в рампе не зависит от оборотов — двигатель сохраняет тягу даже на 1 500 об/мин.

Недостатки

• Высокая стоимость обслуживания. Форсунки и ТНВД — сложные и дорогие компоненты.
• Чувствительность к качеству топлива. Загрязнённое дизельное топливо — главная причина выхода из строя форсунок и ТНВД.
• Сложность ремонта. Требуется специализированное оборудование для диагностики и ремонта.
• Уязвимость к воздушным пробкам. Попадание воздуха в магистраль высокого давления может привести к остановке двигателя и затруднённому пуску.

Распространённые неисправности Common Rail

Знание типичных симптомов неисправностей поможет вовремя заметить проблему и избежать дорогостоящего ремонта. Рассмотрим основные виды поломок системы Common Rail.

Неисправности топливных форсунок

Форсунки — самый уязвимый элемент системы Common Rail. Основные проблемы:

• Забивание форсунок. Отложения сажи и парафинов нарушают форму факела распыла. Симптомы: потеря мощности, повышенный расход топлива, чёрный дым из выхлопной трубы, неровная работа на холостом ходу.
• Износ иглы распылителя. Приводит к подтеканию топлива и неправильному распылу. Двигатель «троит», увеличивается расход масла.
• Выход из строя электромагнита. Форсунка не открывается или не закрывается полностью. ЭБУ фиксирует ошибку по обрыву цепи форсунки (P0201-P0206).
• Заклинивание клапана. Форсунка либо постоянно открыта, либо постоянно закрыта. В первом случае — переобогащение смеси, во втором — потеря мощности цилиндра.

Неисправности ТНВД

Насос высокого давления также подвержен износу. Признаки проблем с ТНВД:

• Падение давления в рампе. Двигатель не набирает обороты, «дергается» при разгоне, затруднён холодный пуск.
• Повышенный шум. Характерный металлический стук со стороны ТНВД — признак износа плунжерной пары.
• Маслянистость на корпусе. Утечка топлива через уплотнения — предвестник скорого выхода насоса из строя.

Проблемы с датчиками

Датчик давления в рампе, датчик температуры топлива, датчик положения педали акселератора — выход из строя любого из них приводит к некорректной работе всей системы. ЭБУ переключается в аварийный режим, мощность двигателя ограничивается.

Загрязнение топливного фильтра

Забитый топливный фильтр — самая частая и одновременно самая простая причина проблем с Common Rail. При замене фильтра с интервалом более 15 000 км возрастает риск кавитации в ТНВД и забивания форсунок.

«80% поломок системы Common Rail — это следствие использования некачественного топлива и нерегулярной замены топливного фильтра.»
— Практический опыт дизельных мастеров

Обслуживание и диагностика Common Rail

Профилактическое обслуживание системы Common Rail — залог долгой и надёжной работы дизельного двигателя. Вот основные рекомендации.

Регламент обслуживания

1. Замена топливного фильтра — каждые 15 000-20 000 км. Используйте только сертифицированные фильтры с водяным сепаратором.

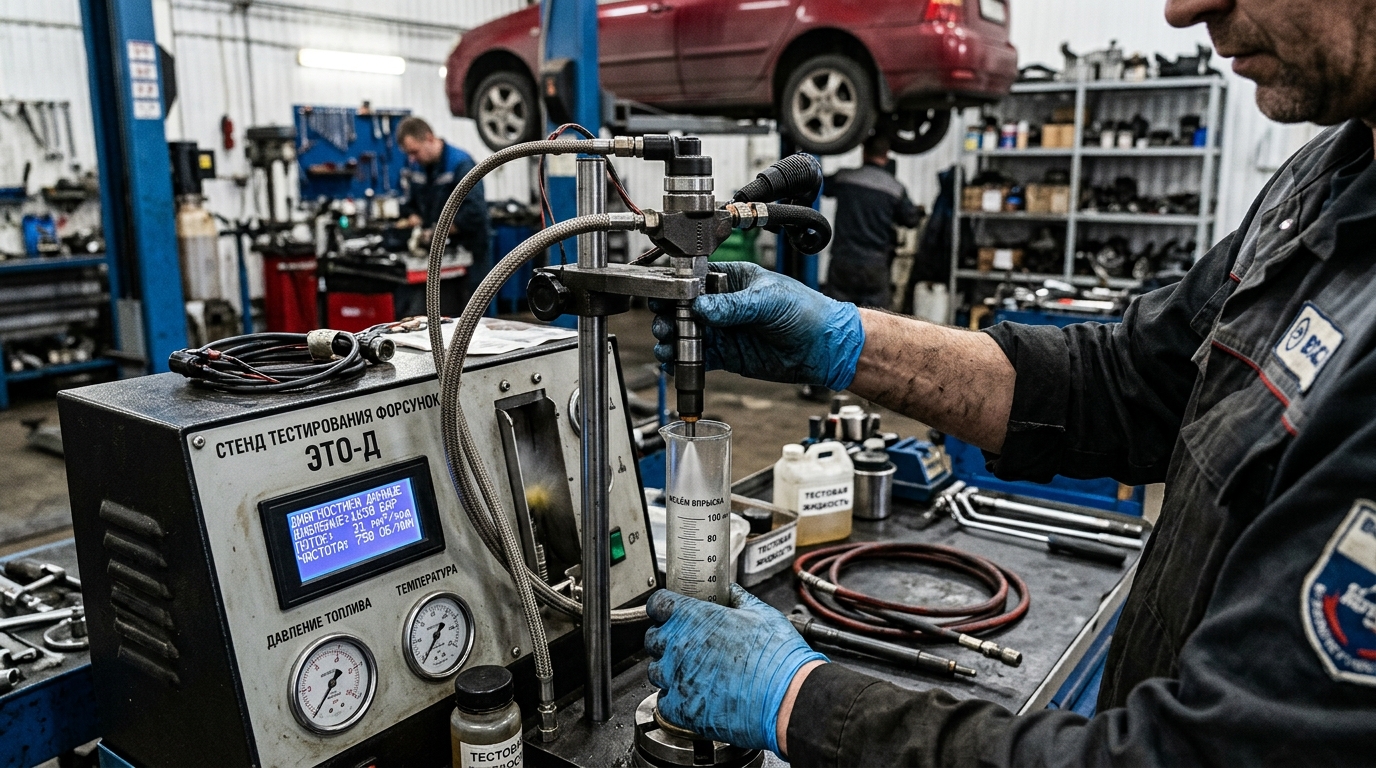

2. Диагностика форсунок — каждые 60 000-80 000 км на специализированном стенде. Проверка герметичности, распыла и электромагнитов.
3. Проверка давления в рампе — при каждом ТО. Давление на холостом ходу: 300-500 бар, под нагрузкой: до 1 800 бар.
4. Промывка топливной системы — каждые 40 000-50 000 км с использованием качественных присадок.
5. Замена ремня ТНВД — согласно регламенту производителя (обычно 100 000-120 000 км).

Диагностические инструменты

Для полноценной диагностики Common Rail требуется специализированное оборудование:

• Сканер OBD2 — для чтения ошибок ЭБУ и просмотра данных в реальном времени.
• Тестовый стенд форсунок — проверка распыла, герметичности и электромагнитов.
• Манометр высокого давления — для измерения давления в рампе.
• Осциллограф — для анализа сигналов форсунок и датчиков.

Замена форсунок и топливного насоса

Когда диагностика показывает, что ремонт невозможен, требуется замена компонентов. Разберём ключевые аспекты замены.

Как выбрать форсунки Common Rail

При покупке форсунок обращайте внимание на следующие параметры:

• Оригинальный номер — подбирайте по VIN-коду автомобиля или номеру старой форсунки.
• Производитель — Bosch, Delphi, Denso, Siemens/VDO — проверенные бренды с гарантией качества.
• Тип форсунки — электромагнитная или пьезоэлектрическая, с обратной трубкой или без.
• Калибровочный код — каждая форсунка имеет уникальный код коррекции, который необходимо записать в ЭБУ после установки.

Замена ТНВД

Замена насоса высокого давления — сложная процедура, требующая высокой точности. При замене важно:

• Тщательно промыть магистраль высокого давления от металлической стружки и продуктов износа.
• Заменить все уплотнительные кольца и прокладки.
• Отрегулировать угол опережения впрыска согласно спецификации производителя.
• Прокачать систему и удалить воздух из магистралей.

• ‘) no-repeat 0 .55rem;background-size:1.1rem;»>Заменяйте топливный фильтр каждые 15 000-20 000 км.
• ‘) no-repeat 0 .55rem;background-size:1.1rem;»>Используйте качественные присадки для промывки системы.
• Советы по эксплуатации Common Rail

  Чтобы система Common Rail служила максимально долго, следуйте простым правилам эксплуатации.

  Качество топлива — это самый важный фактор. Используйте дизельное топливо только на проверенных заправках. Низкосортное топливо содержит воду, механические примеси и серу, которые быстро выводят из строя форсунки и ТНВД.

  Прогрев двигателя — после запуска дизеля с Common Rail дайте ему поработать на холостом ходу 2-3 минуты, особенно в холодное время года. Это позволит топливу прогреться и циркулировать по всей системе, смазав все трущиеся поверхности.

  Выключение двигателя — перед выключением двигателя дайте ему поработать на холостом ходу 1-2 минуты. Это особенно важно после длительной работы под нагрузкой (трогание с места, подъём в гору, буксировка).

  Зимняя эксплуатация — используйте зимнее дизельное топливо и качественные антигели. Замерзший парафин в топливе может заблокировать форсунки и повредить ТНВД. Установите предпусковой подогреватель — он значительно облегчит запуск и снизит износ системы.

  Хранение автомобиля — если вы планируете длительное хранение (более месяца), полностью заполните топливный бак, чтобы избежать конденсации воды. Запустите двигатель раз в 2 недели и дайте ему поработать 10-15 минут.

  Заключение

  Система Common Rail — это сложная, но надёжная технология, которая обеспечивает дизельным двигателям отличную мощность, экономичность и экологичность. При правильном обслуживании и использовании качественного топлива ресурс форсунок и ТНВД может превышать 250 000 км пробега.

  Главное правило — профилактика лучше ремонта. Регулярная замена топливного фильтра, периодическая диагностика форсунок и использование качественных присадок позволят избежать дорогостоящего ремонта и продлить жизнь всей топливной системы.

  Если вам нужны запчасти для системы Common Rail — форсунки, ТНВД, топливные фильтры, датчики или ремни привода — в каталоге Birgin представлен широкий выбор оригинальных и аналоговых компонентов для всех марок автомобилей. Наши специалисты помогут подобрать нужные детали по VIN-коду вашего автомобиля.

  ❓ Часто задаваемые вопросы

  Сколько служит система Common Rail?

  При правильном обслуживании и использовании качественного топлива ресурс форсунок Common Rail составляет 150 000-250 000 км. ТНВД может служить до 300 000 км. Однако эти цифры сильно зависят от качества дизельного топлива и регулярности замены топливного фильтра.

  Можно ли ездить с неисправной форсункой Common Rail?

  Кратковременно — да, но это опасно. Неисправная форсунка приводит к переобогащению или обеднению смеси, что вызывает повышенный износ двигателя, закоксовку турбины и катализатора. Экономия на ремонте одной форсунки может привести к замене всего двигателя.

  Чем отличается Common Rail от обычного дизеля?

  Главное отличие — разделение процессов создания давления и впрыска. В обычном дизеле давление создаётся одновременно с впрыском, а в Common Rail топливо накапливается в рампе под постоянным давлением. Это позволяет реализовать несколько впрысков за такт и точно управлять моментом подачи топлива.

  Какой интервал замены топливного фильтра для Common Rail?

  Рекомендуемый интервал — каждые 15 000-20 000 км. При использовании некачественного топлива или эксплуатации в пыльных условиях интервал следует сократить до 10 000 км. Забитый фильтр — главная причина выхода из строя ТНВД Common Rail.

  Можно ли промыть форсунки Common Rail без снятия?

  Существуют присадки в топливо и методы промывки через рампу, но они дают лишь временный эффект при лёгком загрязнении. Для полноценной очистки форсунки необходимо снять и установить на тестовый стенд. Профессиональная промывка на стенде восстанавливает до 90% характеристик новых форсунок.

  Какие признаки указывают на проблему с Common Rail?

  Основные симптомы: затруднённый холодный пуск, потеря мощности, повышенный расход топлива (на 15-30%), чёрный или серый дым из выхлопа, неровная работа на холостом ходу, вибрация двигателя, загорание CHECK ENGINE. При появлении любого из признаков рекомендуется диагностика.
